Nous avons construit notre lampe à insoler durant la période des confinements du COVID-19 pour obtenir plus d'indépendance dans la réalisation de nos projets.
Jusque là, nous allions insoler à l'École Européenne Supérieure d'Art de Bretagne à Rennes, suite à nos études.
Nous avons chercher partout les informations adéquates à la construction de la lampe, nous avons décidé de partager l'ensemble des informations récoltés pour aider d'autres initiatives !
Nous avons construit notre lampe pour des châssis de taille 70x90cm.
Construire le caisson
• Pour la boîte : (Nous avons utilisé principalement du bois de récupération)
- Le fond : bois médium 18mm de 106,2 x 83,2 cm
- Les côtés : bois contreplaqué 10mm de 83,2 x 20 cm (pour les largeurs)
de 106,2 x 20 cm (pour les longueurs)
- La structure : 10 tasseaux de 3 x 3 cm de 16 cm de hauteur (pour poser la plaque de verre)
- La plaque de verre : de 99,5 x 74,5 cm, choisir une plaque de verre de maximum 6mm (conseillé sur seri-suisse.com), et poser des tasseaux (de 3,5 x 3,5cm) sur les côtés de la plaque pour faciliter la prise en main et sa manipulation. Au total, la plaque en verre et son cadre en bois mesure 106 x 81cm.
• L'assemblage :
- Pour fixer le fond sur les cotés : 14 vis cruciformes de 2mm de diamètre et de 2,5 cm de longueur.
- Pour fixer le fond avec les 4 tasseaux des angles : 4 vis cruciformes de 3mm de diamètre et de 2,5 cm de longueur.
- Pour fixer les côtés sur les 4 tasseaux des angles : 16 vis cruciformes de 3 mm de diamètre et de 2,5 cm de longueur.
- Pour fixer les 6 tasseaux intérieurs sur les côtés (pour soutenir la plaque de verre) : 12 vis cruciformes de 3mm de diamètre et 3,5cm de longueur.
• Pour le couvercle : (nécessaire si vous n'avez pas de pièce à l'abri de la lumière)
- Le fond : bois médium de 10mm de 106,2 x 83,2 cm
- Les côtés : bois contreplaqué 10mm de 83,2 x 10 cm (pour les largeurs)
de 106,2 x 10 cm (pour les longueurs)
• L'assemblage :
- Pour fixer le fond sur les côtés : 14 vis cruciformes de 2mm de diamètre et 2 cm de longueur.
- Pour fixer le fond sur les 4 tasseaux des angles : 4 vis cruciformes de 3mm de diamètre et 2,5cm de longueur.
- Pour fixer les côtés sur les 4 tasseaux des angles : 16 vis cruciformes de 3mm de diamètre et 2,5cm de longueur.
Pour fixer le tout (boîte et couvercle) : 4 charnières en métal de 3cm de large
24 vis cruciformes de 3mm de diamètre et 1cm de longueur
Pour finir : appliquer des poignées sur les côtés pour ouvrir et ferme le couvercle avec plus de facilité.

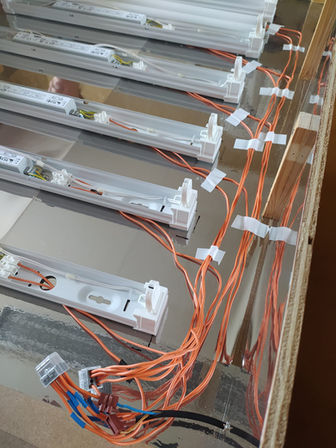

Système électrique et néons actiniques
Nous avons choisi de poser six tubes néons, chacun espacé de 11cm environ dans le sens de la largeur. Nous avons quasiment tout acheté sur Francelampes.com. Si besoin, n’hésitez pas à appeler, ils sont très à l’écoute et au courant des références de leur produit. Et la livraison a été très efficace (en 24h à peine !).
• Liste du matériels nécessaires pour l’installation électrique :
- 6 tubes fluorescents actiniques (néons)
- 6 réglettes fluorescents
- Fil monobrin souple
- Fil électrique
- 2 dominos
> Possibilité de remplacer les réglettes par : (si l’électricité est votre domaine de prédilection)
- 3 ballast ferromagnétique (pour 6 tubes néons)
- 1 kit douille
- Starter
• Étapes à suivre :
- Assembler le caisson
- Monter le système électrique et poser les néons
- Poser la plaque de verre par dessus le tout
• Petits conseils après expérience :
- Poser des crochets sur le cadre de la plaque en verre pour faciliter si vous avez besoin de la retirer.
- Ne pas apposer de papier/film miroir ou réfléchissant à l’intérieur de votre caisson. Cela n’optimisera pas votre source lumière, au contraire cela créera plusieurs faisceaux lumineux qui produiront un flou sur votre insolation.
- La distance entre les néons et la plaque de verre doit être au maximum de 15cm.
Ensuite, c'est l'heure des tests d'insolation ! Autant vous dire que nous en avons fait pleins.
> Pour plaquer la toile du châssis sur le verre, nous mettons dans un premier temps un tissu pour protéger la toile, ensuite nous empilons des planches de bois, des planches de marbre et des poids d'haltère.
> Nous réalisons nos typons principalement sur papier calque ou feuille de Rhodoïd.
> Pour l'utilisation de l'émulsion chez Buisine, nous réalisons un temps d'insolation de 1min36 (précisément). Nous avons remarqué que notre lampe est très précise car à une seconde ou deux secondes près, l'insolation n'est pas correcte.
